Mientras estoy con Robótica, en los descansos, me ha dado por repasar la programación con STEP 7 por eso de no olvidar lo aprendido y me he encontrado que han cambiado un ejercicio obligatorio para entregar, y aunque yo ya terminé ese módulo a ratos he programado un túnel de lavado según las especificaciones que nos piden. Puede que presente fallos, si es así o simplemente hay algo que no se entienda no dudéis en comentarlo, nunca es tarde para aprender algo nuevo.
El enunciado dice:
Se trata de programar el funcionamiento de un pequeño tren de
lavado para coches. El tren de lavado será para un sólo coche, no en continuo y
dispone de 5 pasos:
Antes de proceder a realizar el lavado del coche, se
seleccionará el tipo de lavado, que puede ser una de estas 4 opciones:
1. LAVADO
ACLARADO
SECADO
2.
Opción 1 + ESPUMA
3.
Opción 1 + ENCERADO
4.
Opción 2 + ENCERADO
Cada una de las opciones excluye a las otras. Cada paso del
proceso estará controlado por la detección del coche por los correspondientes
detectores de posición.
Los elemento
líquidos (agua, espuma…) serán aportados mediante la apertura de
electroválvulas y el secado mediante el accionamiento de un motor de bomba de
secado.
Cada etapa
durará un tiempo fijo y sólo se activará si está seleccionado según la opción
de lavado.
Identificación de E/S
En
primer lugar vamos a identificar las entradas del proceso. El sistema va a
constar de una botonera en la cual tendremos el botón de marcha (puede
ser la típica entrada para euros o bien para tarjetas o simplemente un botón de
START). También, aunque el enunciado no nos dice nada, es conveniente
incorporar una seta de emergencia (quien no se ha dejado alguna vez la
ventanilla abierta :S) y los cuatro botones de selección.
También
tendremos, tal y como nos dice el enunciado, 5 detectores de posición (creo que
un fin de carrera puede funcionar perfectamente dado que la plataforma se va desplazando,
aunque unas fotocélulas nos podrían servir también).
En
cuanto a las salidas habrá 4 electroválvulas, la salida del motor de secado y
según se deduce del enunciado, la salida para el motor que impulsa la
plataforma del vehículo.
Como
salidas extra creo que es imprescindible
introducir
luces que puedan indicarnos el estado del proceso. Por tanto una luz de marcha,
otra de apagado, emergencia y una por cada botón de selección.
Tabla de símbolos
Presentamos la tabla de símbolos, fundamental para tener todo mas ordenado.
Figura 1.2: Tabla de Símbolos
Programación en STEP 7
He programado la aplicación en 3 módulos. el primero en un OB1 donde programamos el grueso del programa, un FC1 donde he programado la asignación a marcas que, aunque podría haberlo incluido en el OB1 he considerado que queda mas ordenado de esta manera y el FC2 donde he programado todo lo relacionado a la parada de emergencia.

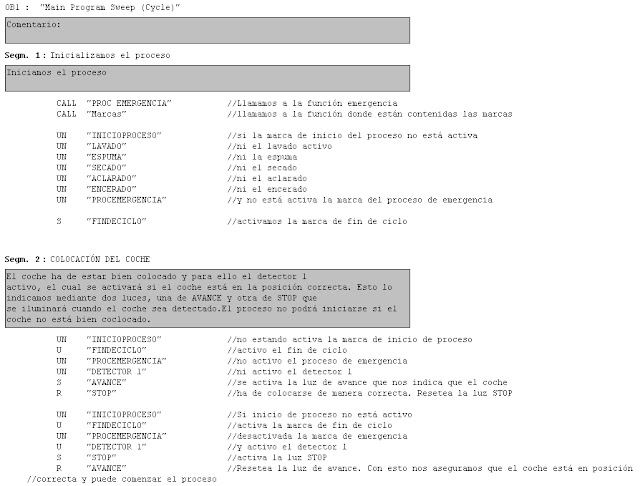

Bloque OB1
FC1
FC2
Y con esto concluiría el apartado de programación. Yo lo he simulado y funciona bastante bien. Nos quedaría por elegir los tipos de sensores, motores etc, entre los muchos que hay en el mercado, pero eso es cosa sencilla. La próxima entrada será bien una embotelladora o bien un parking...aún ando con el dilema. Saludos
